    今回はこちらのボディ【R31W277】 1/10 R31 SKYLINE GTS-R です。

    こちらも生産終了品で入手が難しくなっています

    海外のサイトで上記のR31を発見してすごくかっこいいなと思い、こちらを再現すべく制作していきます




    少し制作過程を掲載していきます まずはパーツをカットして造形していきます




    結構パーツ量がありますね




    3mmLEDを搭載できるようにブラケットを取付できるところに埋めます




    こちらの3mmLED用ブラケットを使用します




    ブラケットの取付ができないところは2.5mmのドリルで穴開けします




    ライトパーツの塗装が終わったらブラケットをシューグーで固定します




    これで3mmLEDを搭載できます




    リアガーニッシュ部分はボディ本体をくり抜いて裏から取付します。



    ▼▼▼Youtube紹介で動画掲載中です▼▼▼



    それでは完成画像です


    ★サイズ詳細
    ・フロント幅 /194mm
    ・リア幅 /194mm
    ・全長 / 472mm
    ・重量 /192g

    ★カラーリング

    PS塗料調合 シャインシルバー
      ↓
    窓枠、パネルライン、ヘッドライト枠、ブラック塗装
      ↓
    最終PSガンメタル裏打ち

    ★ライトパーツ 3mmLEDブラケット取付

    ★丸形旧車ミラー

    ★リアルプラワイパー(1mmビス取付)

    ★デュアルタイプマフラー

    ★カッティングステッカーホワイト

    ★NISMOハチマキ

    ★リアスポイラー(フラットクリヤー仕上げ)

    ★アルミ製ナンバープレート


    ▼状態▼
    塗装済新品ボディ

    ▼搭載可能シャーシの一例▼
    ヨコモ YD-2 YD-4 ドリパケ DIB DRB
    GRK系 グローバル スタンダード
    タミヤ系 TT TA TB
    WRAPUP系 FRD MRD
    その他 OVERDOSE ,SAKURA D4,MST系シャーシなど
    1/10RC ホイールベース256〜260mmに搭載可能です。








    ライトパーツはシューグーで固定しています




    マフラーはアルミ板に3mmビスで取付したあとシューグーで固定しています




    最終裏打ちはガンメタルで綺麗に塗装 裏側までこだわっています





    ご覧いただきありがとうございます!!



    お見積り無料♪ お気軽にメールくださいませ。




    ★すべてのお支払いにPayPayが利用できます★

    ※お支払い専用URLまたはQRコードを発行致しますのでアプリからお支払い頂けます。



    JUGEMテーマ:ラジコン


    CHASSIS.24 GRK GLOBAL RWDコンバージョン

    0


      ラジコンランキング

       ↑1日1回の愛の1ポチお願い致します🤣

      JUGEMテーマ:ラジコン

      ▶▶▶スマホからでもPC版でご覧ください! PC版への切り替えはブログの右上にボタンがあります



      今回はGRK GLOBALをRWDコンバージョンパーツで組んでいきます



      GRK 2駆仕様 第3弾です!



      GRK3 GRK4用の新品パーツ等も組み込んで2駆仕様で仕上げます

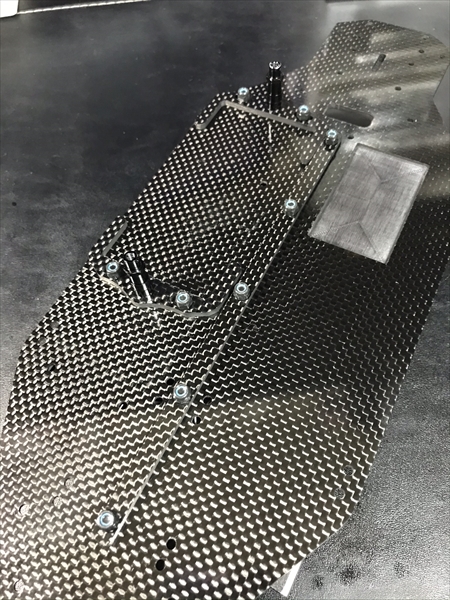

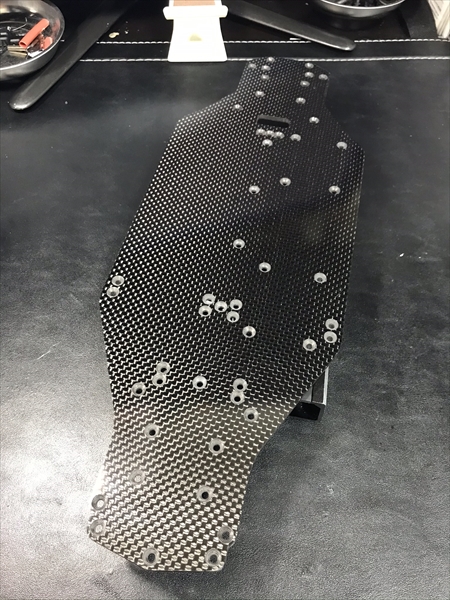

      ▶メインシャシー

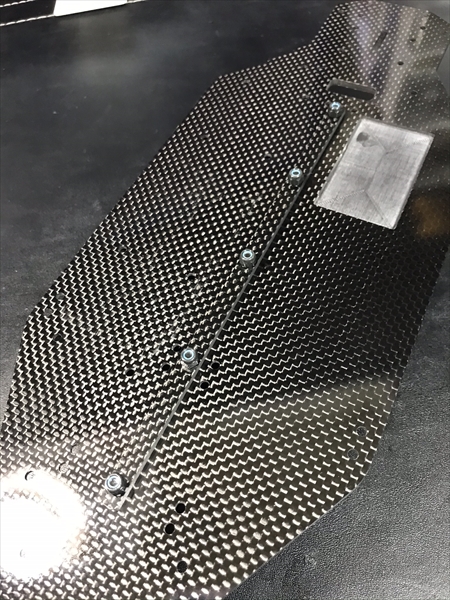

      ノーマルロアデッキとの違いはモーター下にザグリがあるのとセンターに背骨取付用の穴とサーボ取付穴が左右どちらにもあるという点ですね




      目立つ傷などなく良い状態です

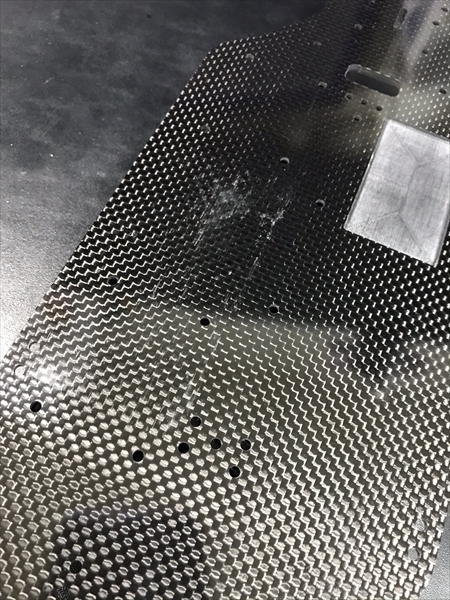

      バッテリーがずれて擦れる際にできる痕があります バッテリー自体に薄いゴムシートを張ると痕がつかないのでオススメですね

      走行中にバッテリーが動かないほうが性能的にも良いですね

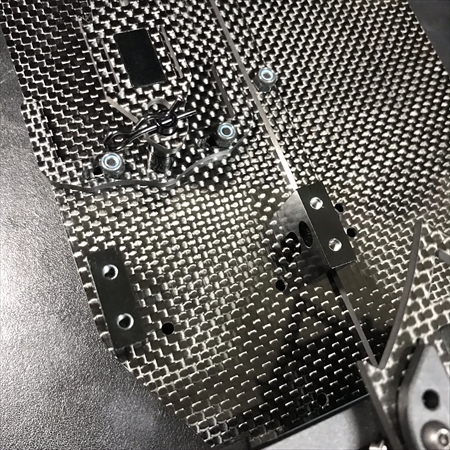

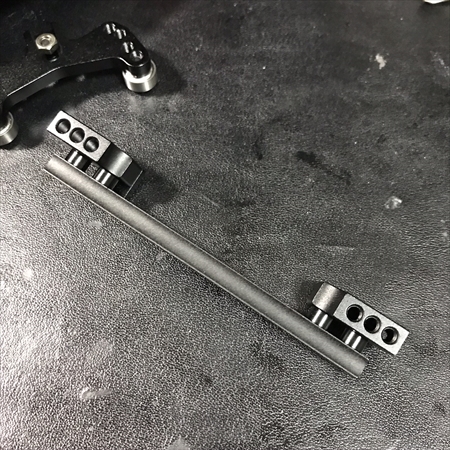

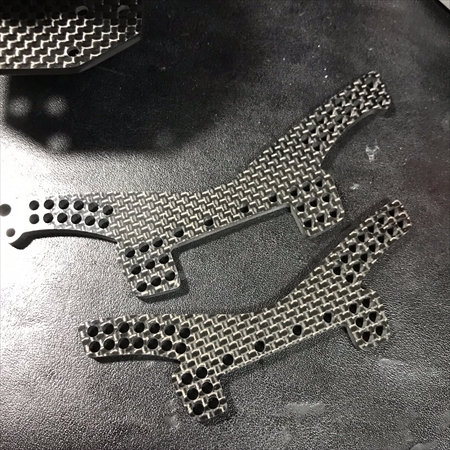

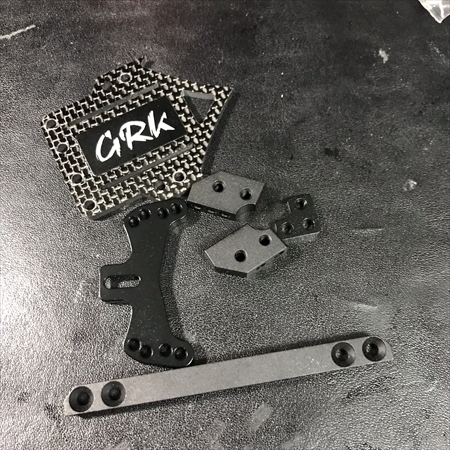

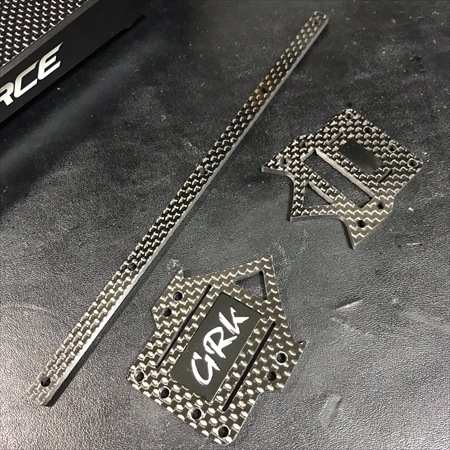

      RWDコンバージョンパーツです 背骨と前後分割型のアッパーデッキです

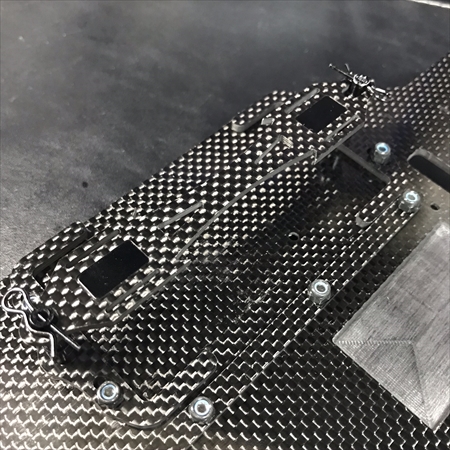

      背骨をナイロンナットで取付




      バッテリーホルダーもカーボン仕様です

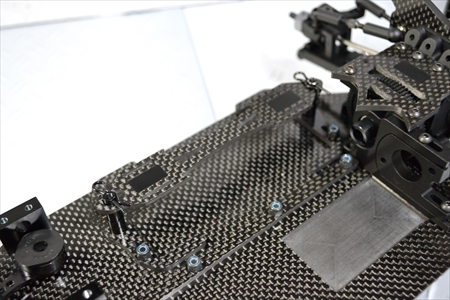

      ホルダーも取付




      バッテリーおさえの部分はショートバッテリー用です



      ▶スパーギヤホルダー

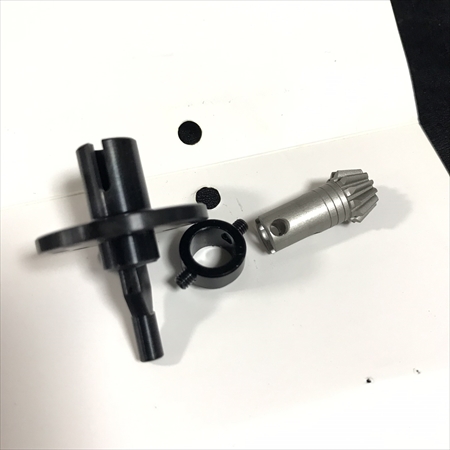

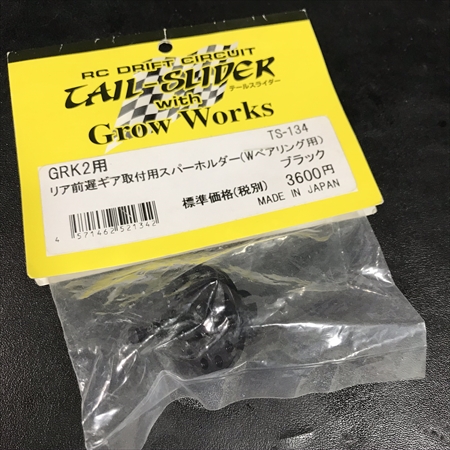

      次にこちらのスペシャルパーツ TAIL SLIDERの前遅ギヤ取付用スパーギヤホルダーを使用します




      ベベルギヤを11T リングギヤは39Tと前遅専用パーツをリヤに組み込みます。

      これにより最終減速比(ファイナルギヤ)を変更します。これによりアクセルのツキが良くトルク感UP効果があります。



      ノーマル比 39T:16T=2.43

      前遅ギヤ 39T:11T=3.54



      スパーギヤがノーマル78Tなのでピニオンギヤ選択により以下のギヤ比に設定できます

      18T→15.34

      20T→13.80

      22T→12.55

      24T→11.50

      30T→9.20




      純正付属のスパーギヤはちょっと薄くてゆがみやすいのでKAWADA製の高品質なスパーギヤに交換します

      48P-78Tです




      スパーホルダーと合体させて後程取付けます



      ▶モーターマウント

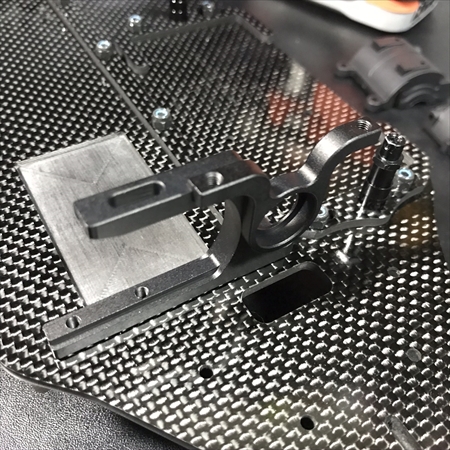

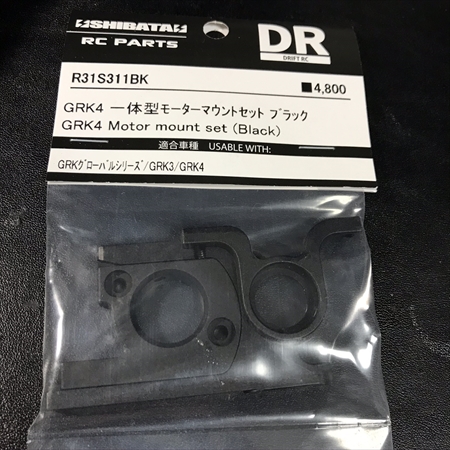

      GRK4の一体型モーターマウントです こちらを搭載します

      GRK GLOBAL/GRK3/GRK4に取付可能ですね




      下部にスペーサーが不要になって便利です




      マットな質感でいい感じです



      ▶ギヤBOX周り


      ギヤBOXはこちらの新品パーツを前後2セット用意しました

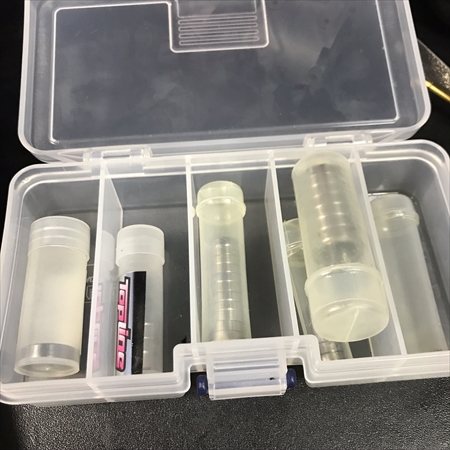

      新品ベアリングを用意して

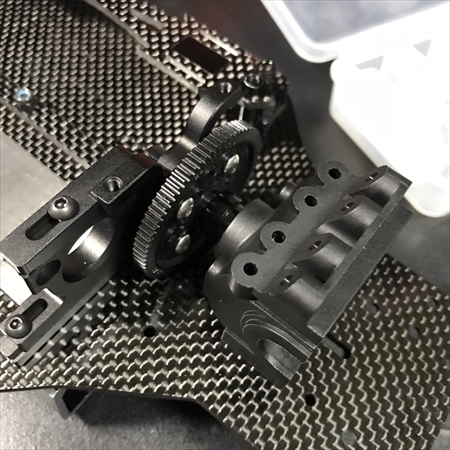

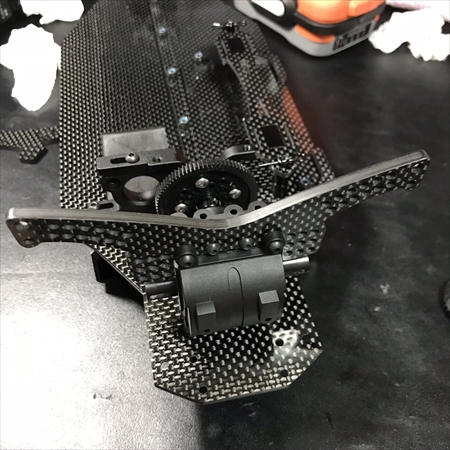

      スパーギヤホルダーとギヤBOXを取付します

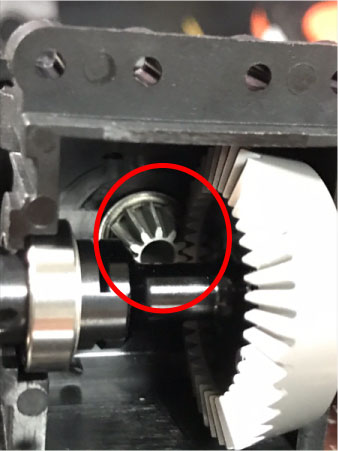

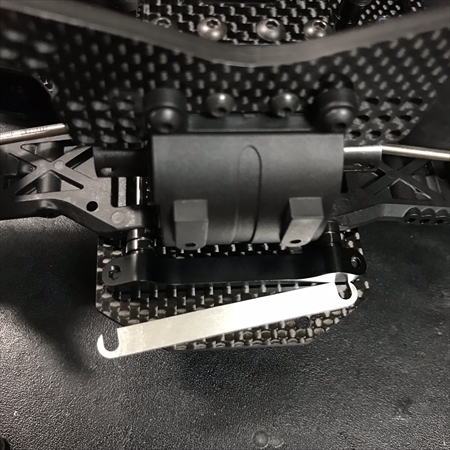

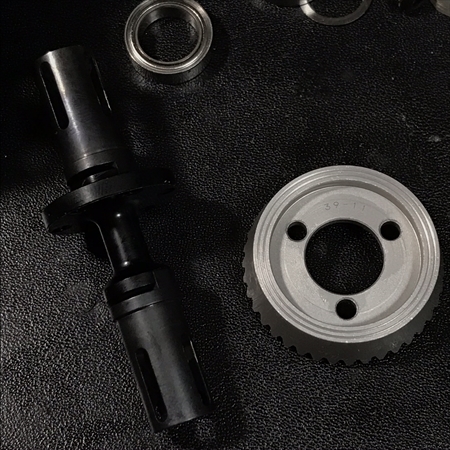

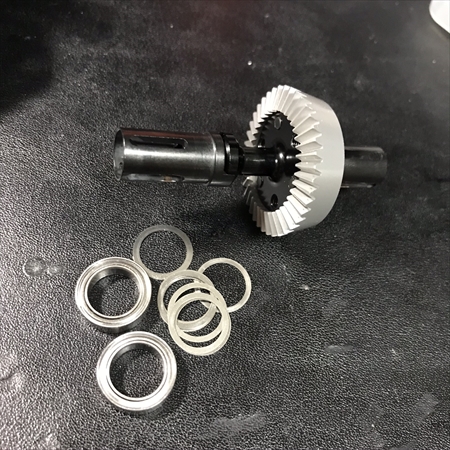

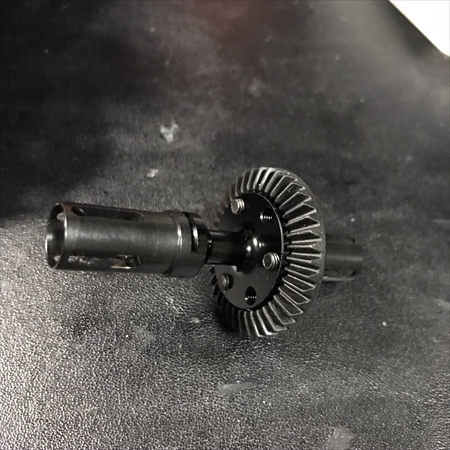

      こちらスチール製ソリッドデフを使います リングギヤが39Tのノーマルだと前遅ギヤと噛まないので




      ベベルギヤとのセット品のこちらのリングギヤが必須になります




      ベアリングとシムを用意して

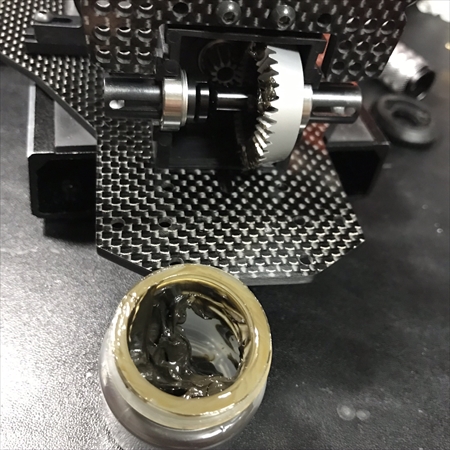

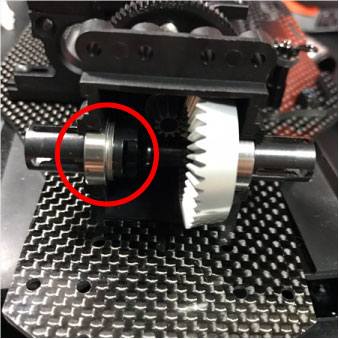

      バックラッシュ調整 程よい遊びが出るようにします




      左側にすべてのシムをいれてちょうど良い感じになりました




      ブラックグリスを軽めに塗布しておきます あとはギヤBOXを閉めて完了です

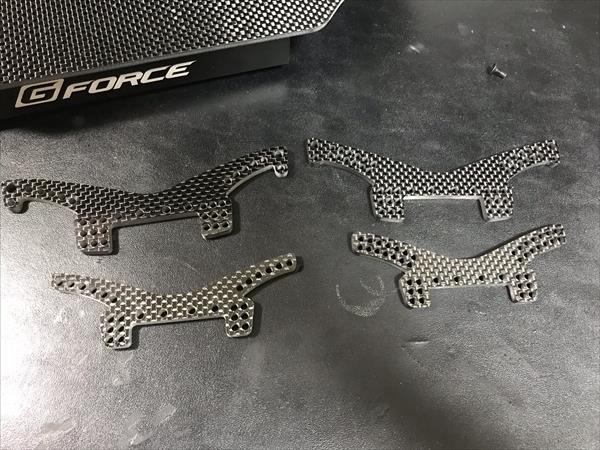

      ▶ショックタワー

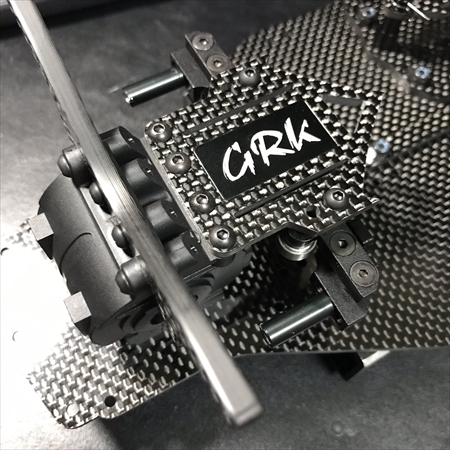

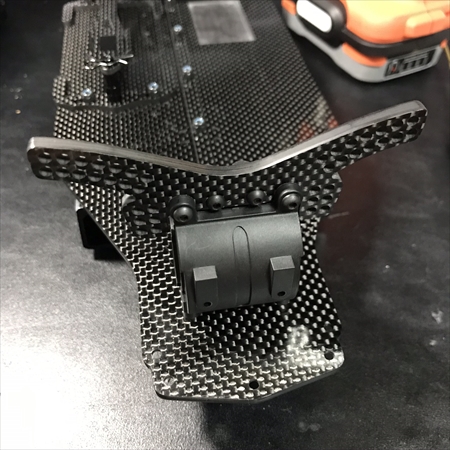

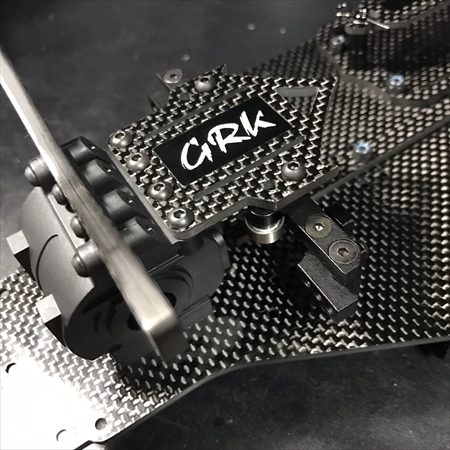

      ギヤBOXを閉める前にショックタワーを前後とも取付します



      こちらのシャシーにつかうのは左側のショック取付穴が上下2段あるタイプです

      右側のノーマルとは若干ですが形状も違いますね




      良い状態です 絶版のレアパーツです

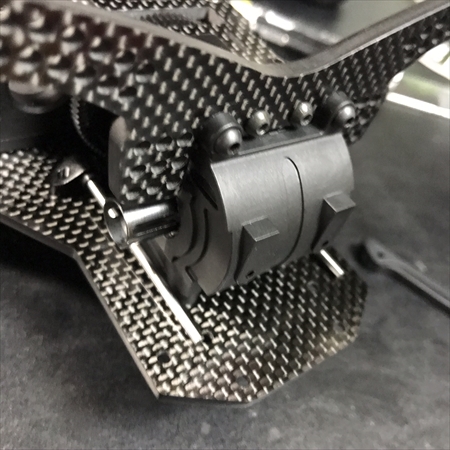

      前後、ショックタワー取付してギヤBOXの蓋も閉じておきます






      ▶スライドラック取付


      説明書みながら組んでいきます

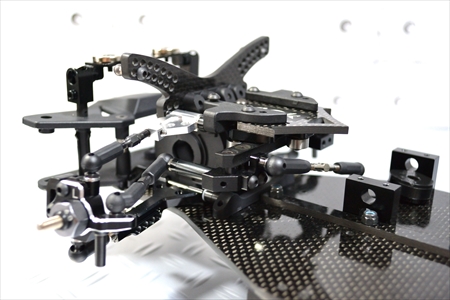

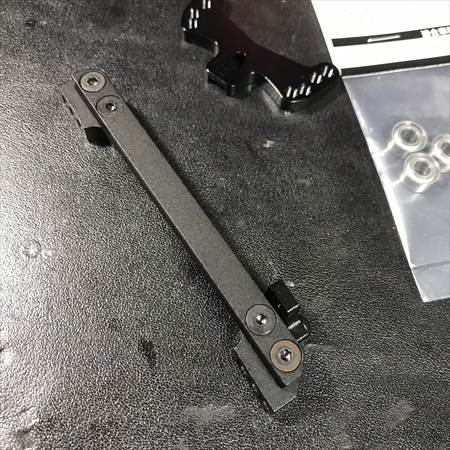

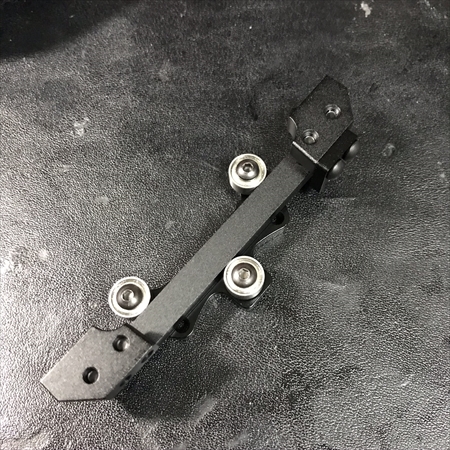

      GRK3のスライドラック仕様にします バルク品のスライドラックパーツですが状態は問題ありません

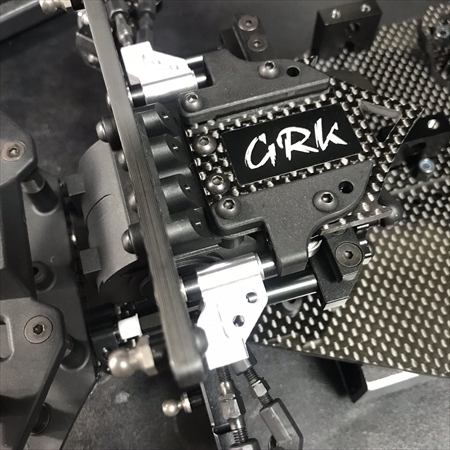

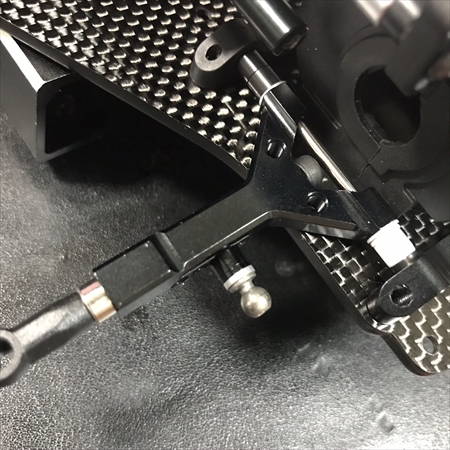

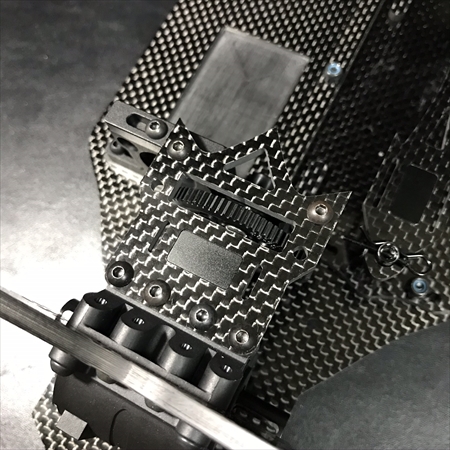

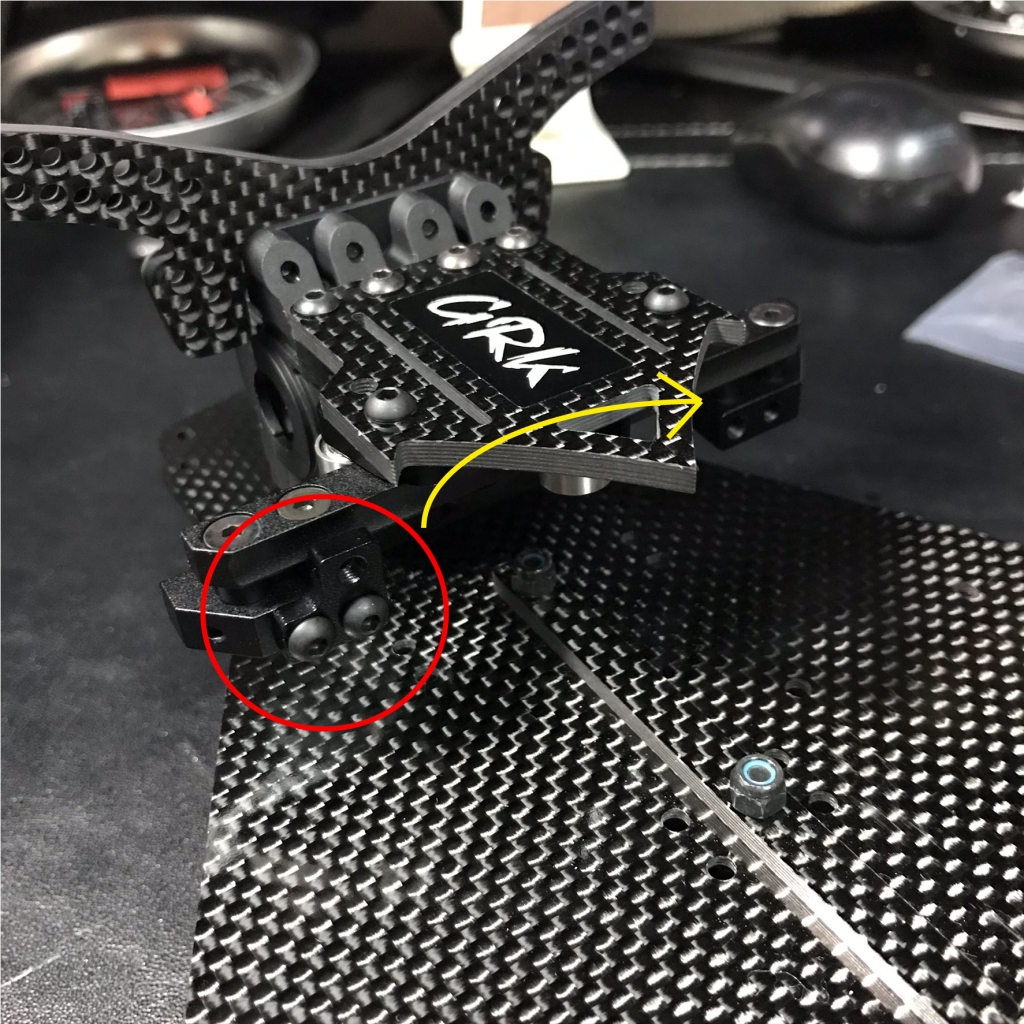

      フロントアッパーデッキに直接取付します 吊り下げるイメージですね

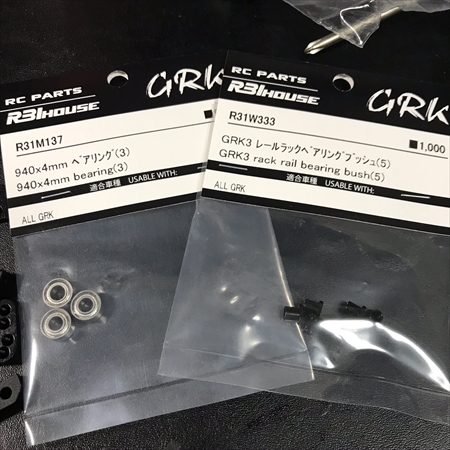

      スライドラック用のベアリングは940×4mmが3つです

      レールラックベアリングも3つ必要になります どちらも新品で用意しました

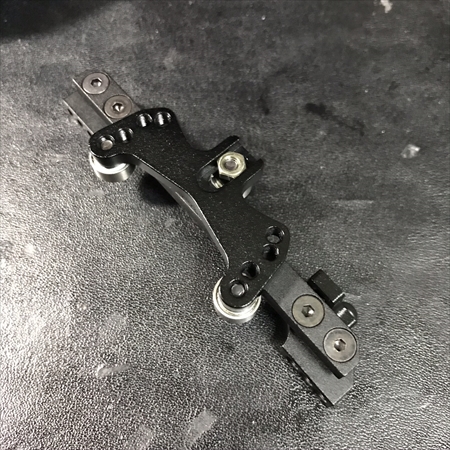

      パーツを組んでいきます




      通常1.5mmのスペーサーを入れますがもう少し下にオフセットしたいので3mmのスペーサーを4枚いれます




      ラックにレールを通します




      最近はどのスライドラックもベアリング3点支持が主流ですね

      YD-2のラウンドリィやODのスライドラックなどもベアリング3点ですね

      ベアリング支持は動きが非常にスムーズで気持ちよく動きますね




      ビス2本で取付 かっちりついています

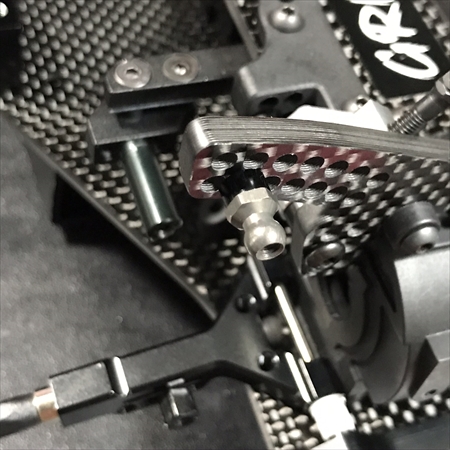

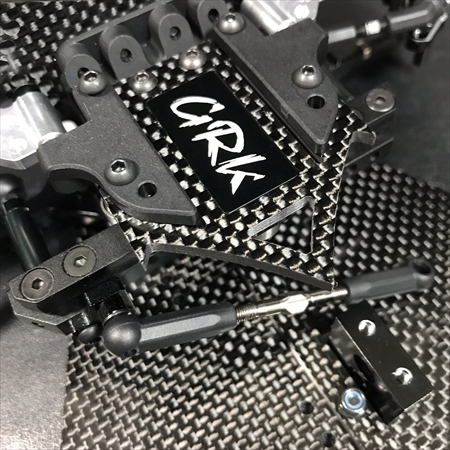

      吊り下げですね サーボを左置き、右置きどちらも対応できるようにサーボホーン取付位置を変更できるようになっています




      延長カラーでロッドエンドの取付位置を延ばしておきます




      リヤ側のアッパーデッキも取付しておきます  あとは足回りを取付後にセッティングしていきます



      ▶足回り&GRKGS2Aアーム仕様


      足回りにはこちらの新品パーツを用意しました

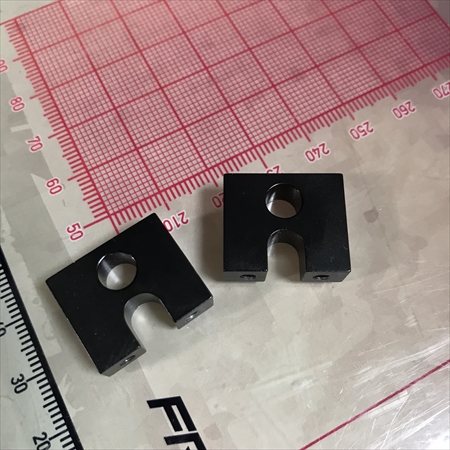

      サスマウントはアルミ×3 樹脂×1




      サスピンを入れておきます

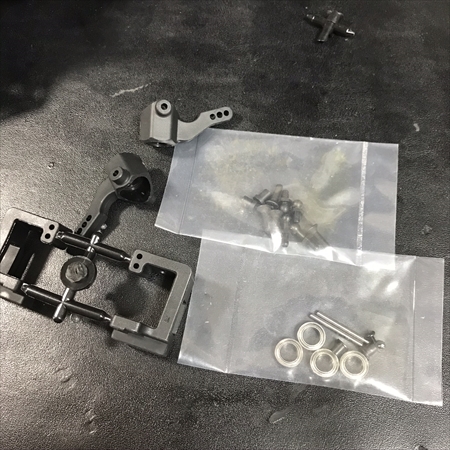

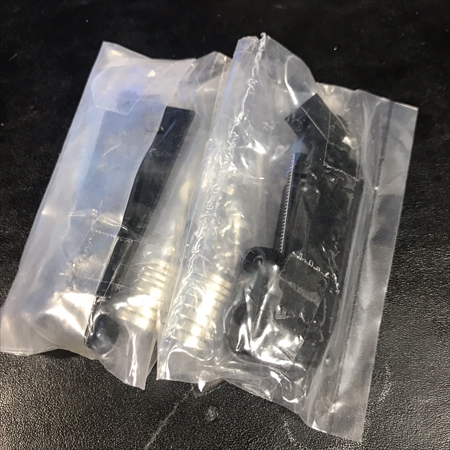

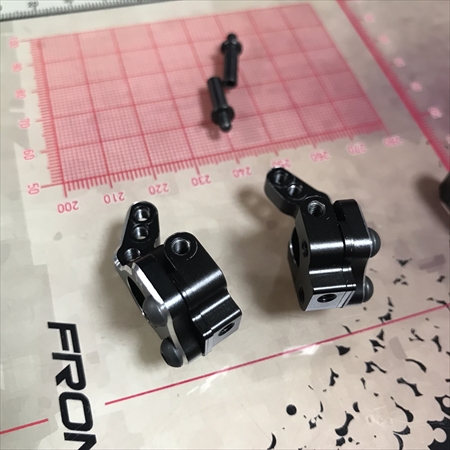

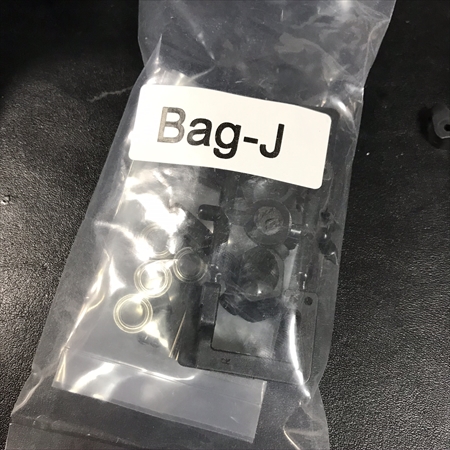

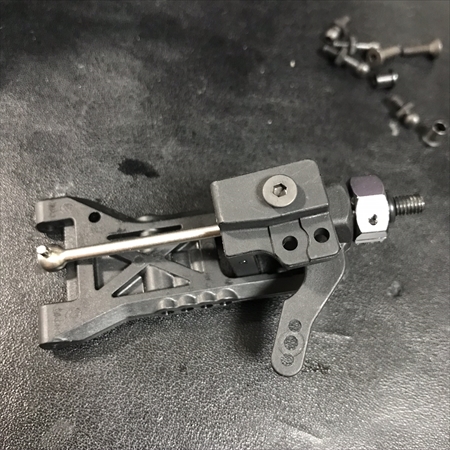

      リヤ足はGRK定番のフロントC足仕様です 新品未開封のBag−Jにパーツが入っています




      C足組んでいきます

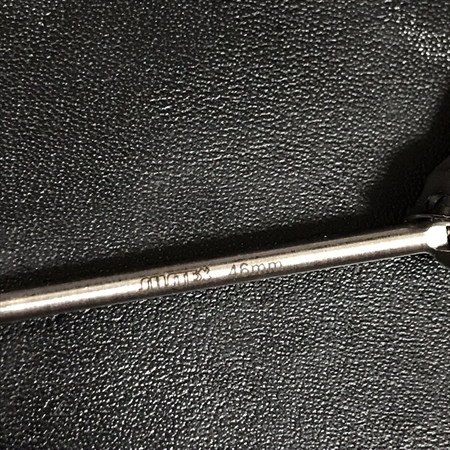

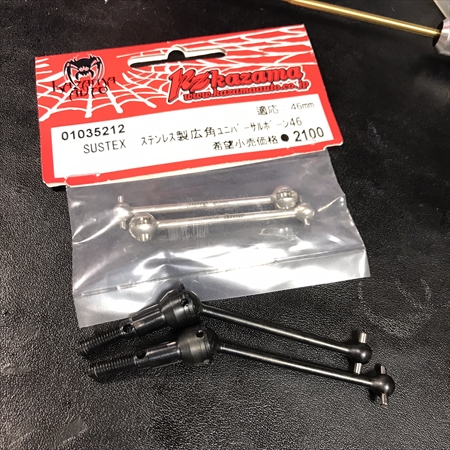

      ユニバーサルシャフトにSUSTEXのステンレス製広角ユニバボーン46mmがあったのでこちらを入れます。

      錆にも強いですし広角なので良いですね

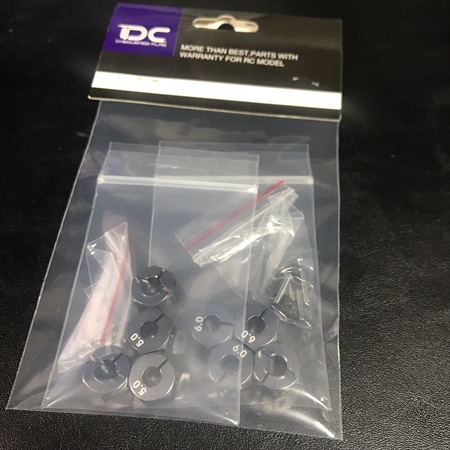

      アルミクランプハブ(6mm)を使います




      ナックル、Cハブと組んでユニバーサルシャフトも入れます シャフト抜けないようにハブも付けておきます




      シムで軽く調整しておきます

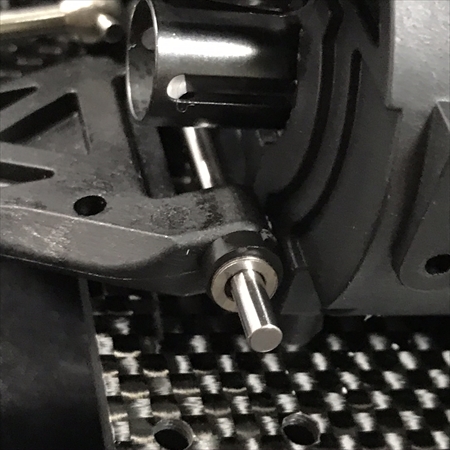

      FR側に1mmのスキッドスペーサーを入れておきます

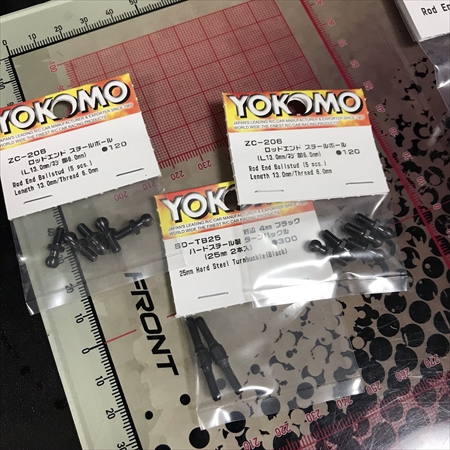

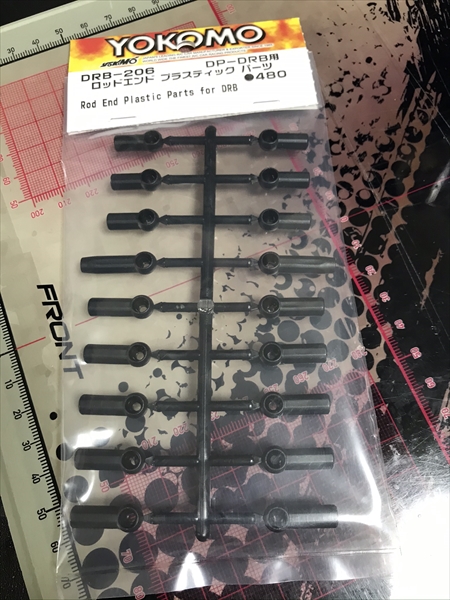

      ロッドエンドはDRB用のセットを使用します

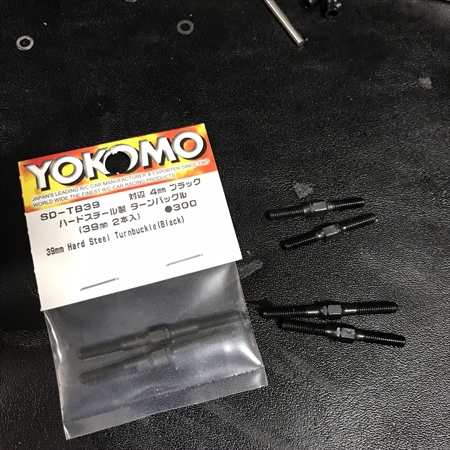

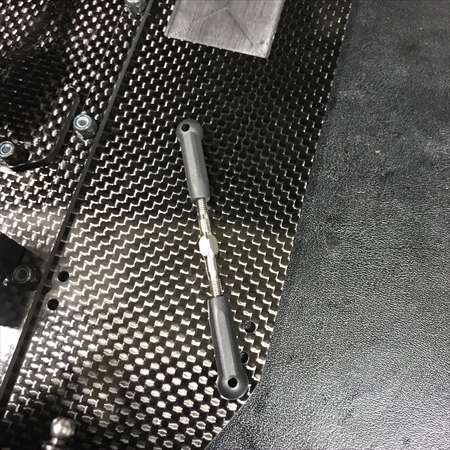

      ターンバックルを用意します




      ピロボール取付しておきます

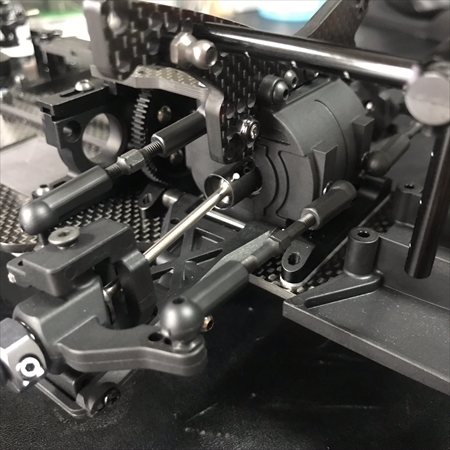

      アッパー用ターンバックルとトー角調整用ターンバックルを取付します



      バンプアウト、バンプインの調整はこちらの記事で書いています

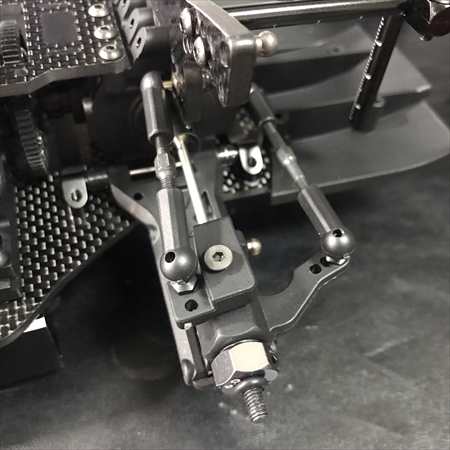

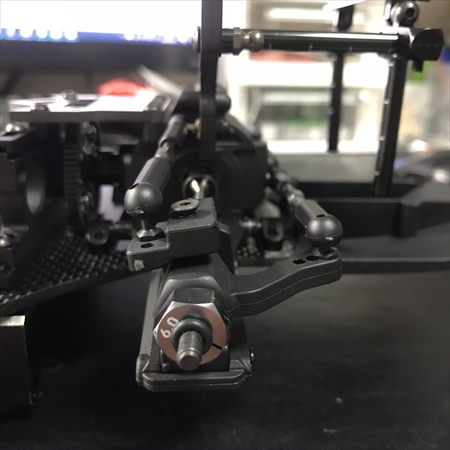

      Cハブは取付方向を逆にします Cハブ本体についている角度が前傾するようにします

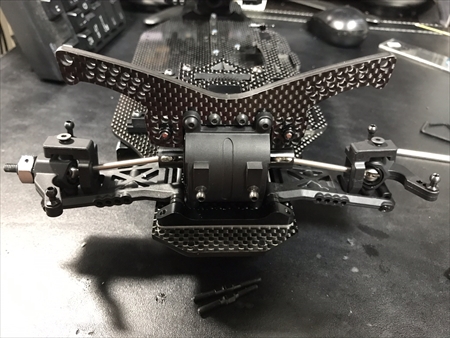

      これでリヤ足回りは完了です



      ▶フロント足

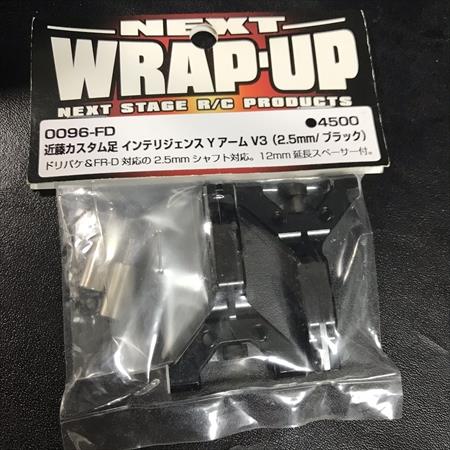

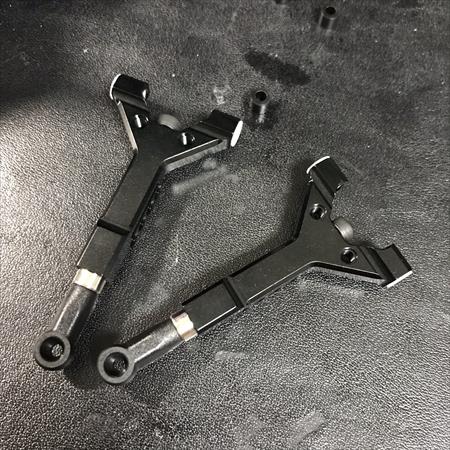

      フロントロアアームにはこちらYアーム バージョン3の新品未開封を使用します

      2.5mmサスピン仕様なのでGRKにばっちりですね




      付属の12mm延長スペーサーをボルトで固定してロッドエンドを取付します

      (後程上記のヨコモ製ロッドエンドに交換します)




      付属のテフロンスペーサーtだけだと足りないのでTNracing製のテフロンスペーサーを追加します




      ガタなく非常にスルスルにできました



      次はアッパーアーム周り

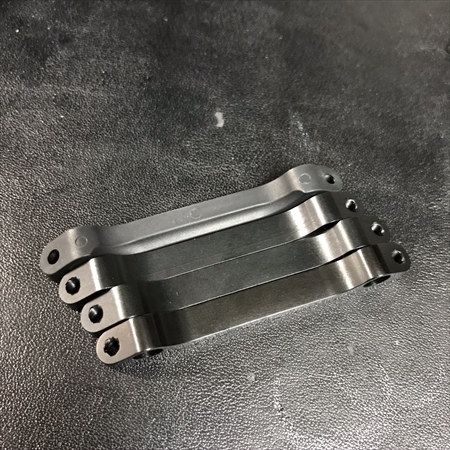

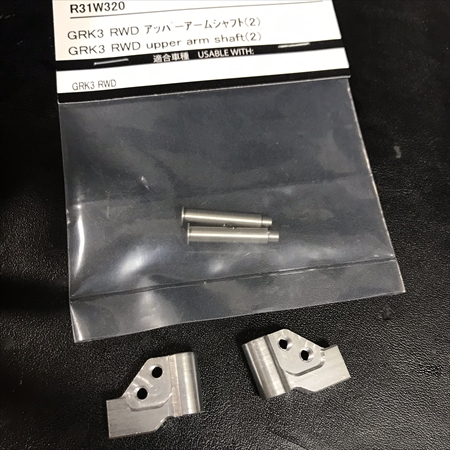

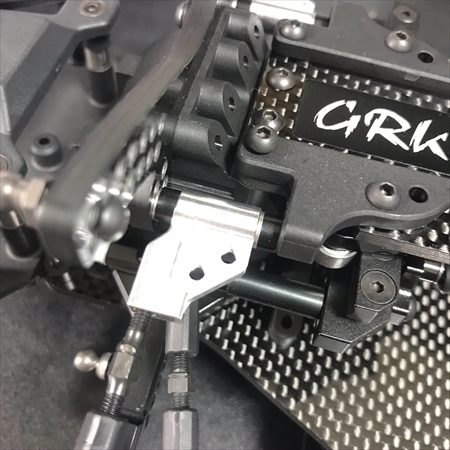

      GRK3のアッパーアームシャフトとラップアップのHDアッパーアームを組み合わせます

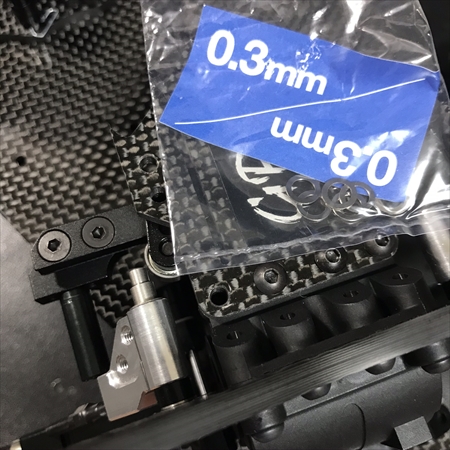

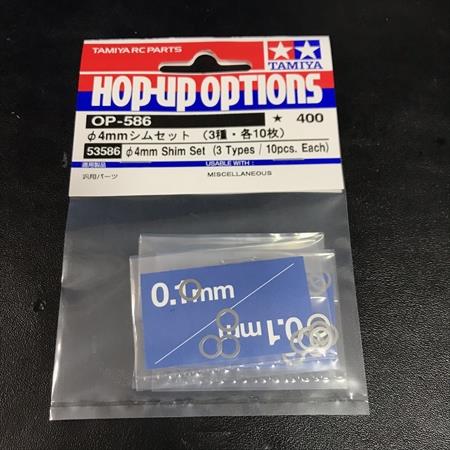

      アッパーアームの調整にはこちらの4mmシムセットを使います




      内径4mmのアルミスペーサー3mm幅を前後に1個づついれてあとはシムでガタ調整します

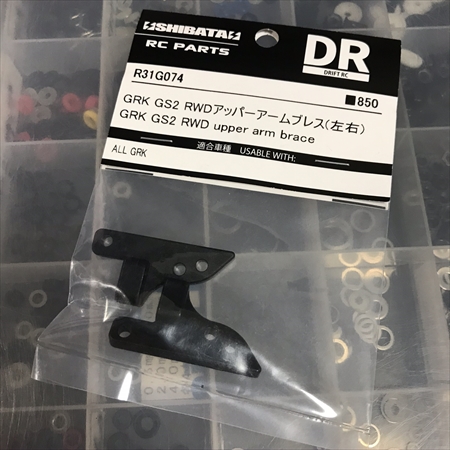

      アッパーアームブレスはGS2用を使用します




      ブレースを取付します




      いい感じです



      ▶フロントナックル


      ナックル用にピロボールはこちらを用意しました

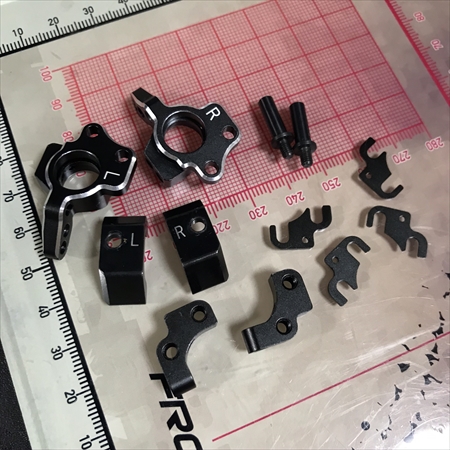

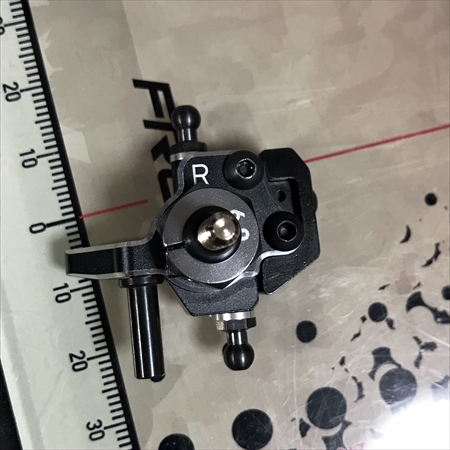

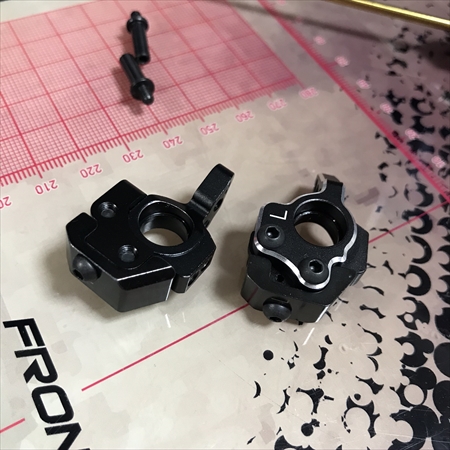

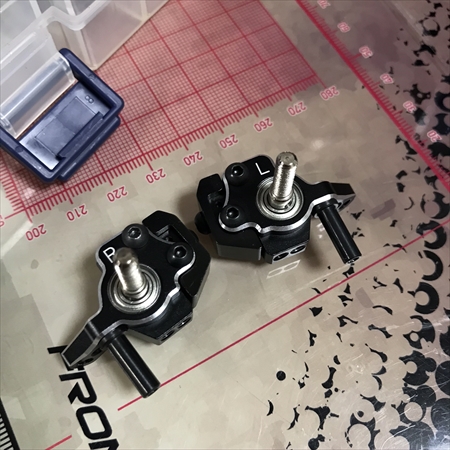

      ナックルはこちらを使います YOKOMO/Y2-415SAフロント SP ステアリングブロック(可変式キングピン アングル)

      別売りのウェイトも付いています




      組みます




      スペーサーは全部入れておきます キングピンアングルは最大値にしておきます




      TOPLINEの新品ベアリング1050を4つですね

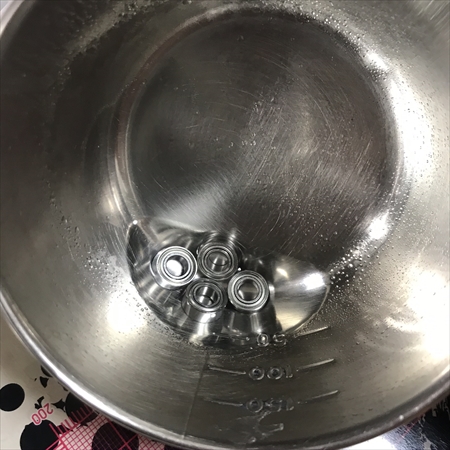

      数回脱脂すると中のグリスが除去できます これでスルスルに動きます




      YD-2用のアクスルを入れて




      ピロボールには1mmのスペーサーで調整しておきます ナックルストッパーとウェイトも取付して

      アルミハブとリングで止めておきます これでナックル組みも完成です

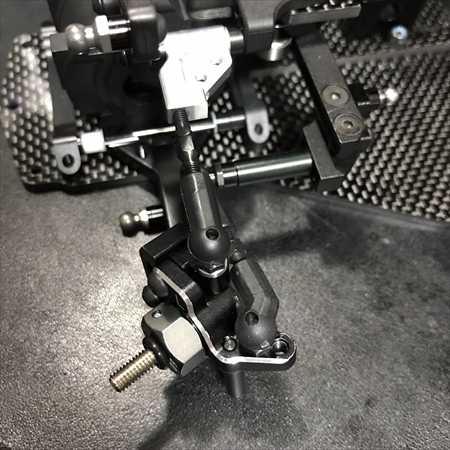

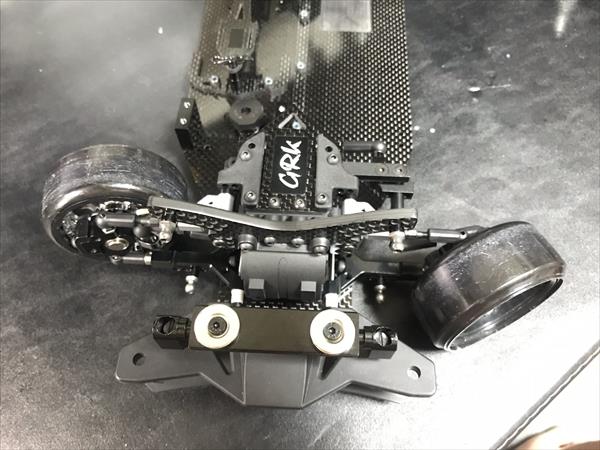

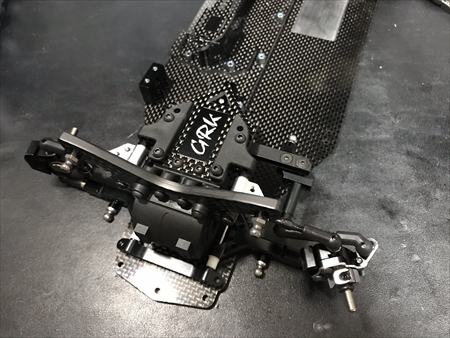

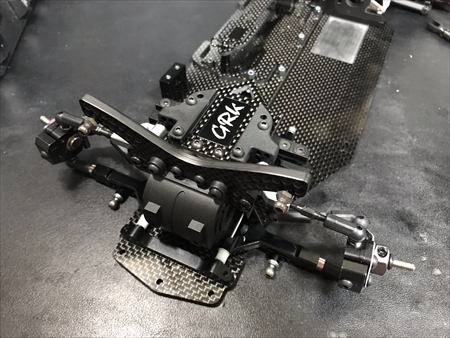

      シャシーに取付

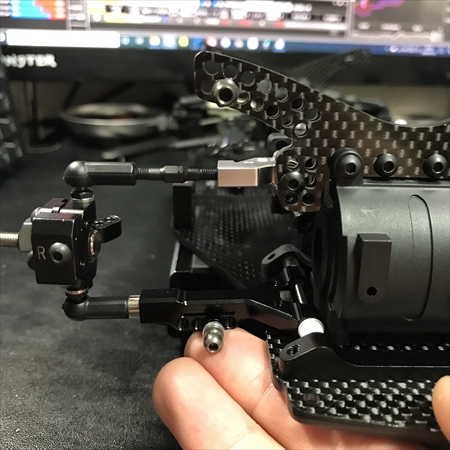

      キレ角ばっちり出てます






      YD-2用のL字ロッドエンドで内切れもいい感じです




      とりあえずロアアームとアッパーアームは平行に近いようにセッティングしてあります




      タイヤを取付してアッカーマンを確認します ホイールはオフセット9mmを付けて確認しています




      最終外切れでセッティングしました



      ▶その他パーツ


      サーボホーンはTNracing製の倒立サーボステーを取付します サーボをいい感じに縦置きできます




      シャシーに取付します

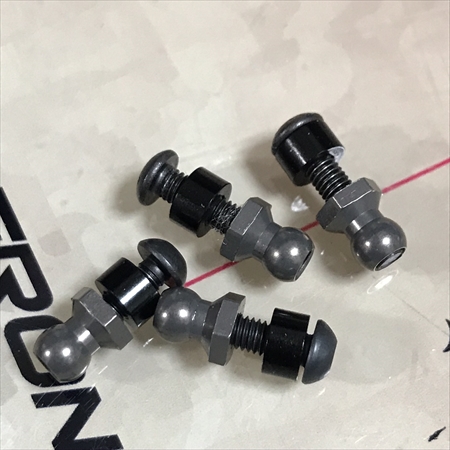

      ダンパー取付用ピロボールです TRFダンパー用になります




      ショックタワーに取付




      ロアアームにも取付 ダンパーの垂直がでるようにスペーサーで調整しておきます




      サーボ用 リンケージ




      スライドラック側に取付します

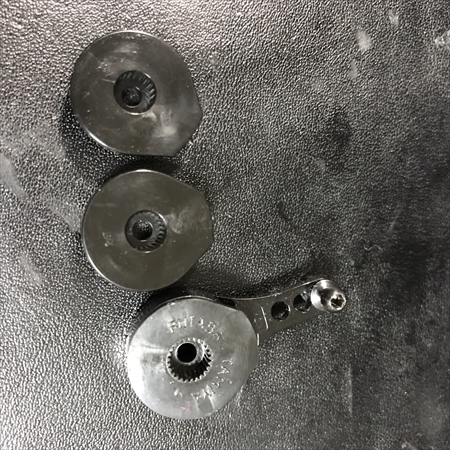

      アルミ製のサーボセイバー機能付きサーボホーンです GRKオプションパーツになります

      23T 24T 25Tに対応します

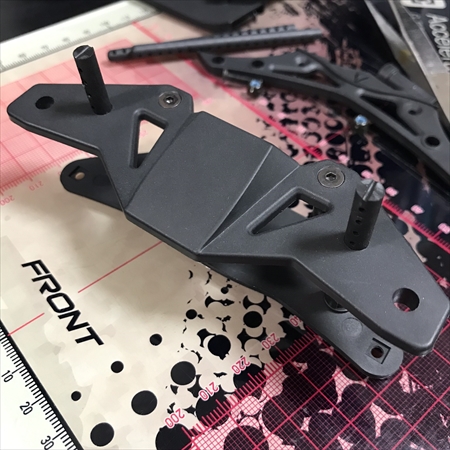

      新品のステルスマグネットボディマウントを装着します いつも使っているパーツですね




      フロントバンパーを組んで




      フロント側




      リヤ側



      これで作業が完了しました

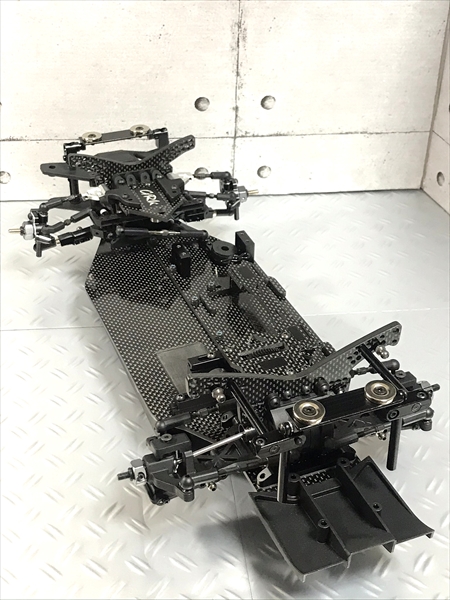

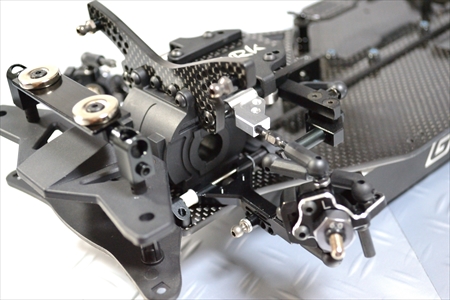

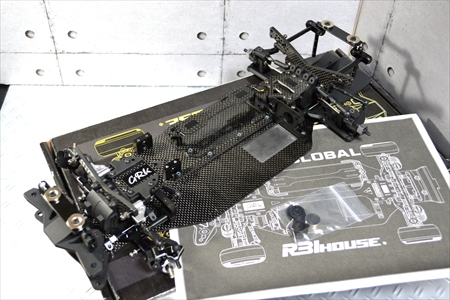

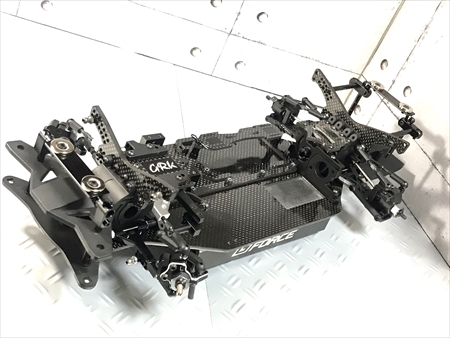

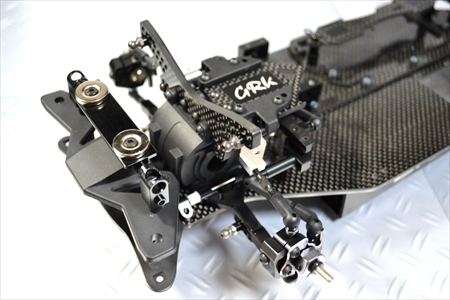

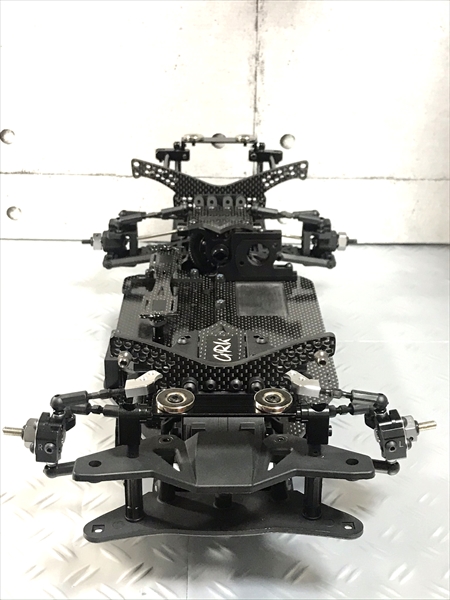

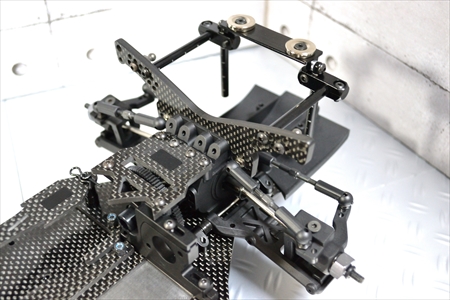

      ▶完成画像


      ▼シャーシ詳細▼
      ・GRK GLOBAL用 RWDコンバージョンキット
      ・カーボンバッテリーホルダー
      ・TAIL SLIDERの前遅ギヤ取付用スパーギヤホルダー
      ・前遅用リングギヤ39T
      ・前遅用ベベルギヤ11T
      ・GRK4一体型モーターマウント
      ・ギヤBOX
      ・スチール製ソリッドデフ
      ・上下2段穴ショックタワー
      ・GRK3スライドラック
      ・WRAP UPインテリジェンスYアームV3
      ・WRAP UP HDアッパーアーム
      ・SUSTEXのステンレス製広角ユニバボーン46mm
      ・YOKOMO/フロント SP ステアリングブロック(可変式キングピン アングル)
      ・TNracing製 倒立サーボステー
      ・アルミ製サーボセイバー機能付きサーボホーン(GRKオプション)
      ・ステルスマグネットボディマウント

      ▼付属品
      ・箱
      ・説明書
      ・サーボホーン
      ・ボディ側マグネット4枚


      ご覧頂きましてありがとうございました🙌



      ただいま販売中の商品はこちら!!

      ◆FRIGUS ONLINE SHOP◆ ←公式オンラインショップにて販売中です💡



      ◆ヤフオクブース◆


      ◆メルカリブース◆



      オーダーオリジナルボディ制作も絶賛受付中です😄

      お見積り無料♪ お気軽にメールくださいませ🙌




      ★すべてのお支払いにPayPayが利用できます★

      ※お支払い専用URLまたはQRコードを発行致しますのでアプリからお支払い頂けます。




      ラジコンランキング

       ↑1日1回の愛の1ポチお願い致します🤣

      JUGEMテーマ:ラジコン


      CHASSIS.23 GRK GLOBAL 改RWD 新品カーボンパーツ仕様

      0


        ラジコンランキング

         ↑1日1回の愛の1ポチお願い致します🤣

        JUGEMテーマ:ラジコン

        ▶▶▶スマホからでもPC版でご覧ください! PC版への切り替えはブログの右上にボタンがあります



        今回もGRK2駆仕様 前回に引き続き第2弾です!



        パーツの大部分に新品パーツを投入しました さっそく制作模様を紹介していきます




        新品未使用シャシーをベースに組んでいきます 材質ですが、GRKシリーズは正確にはCFPR製になりますね

        CFRPとは、「Carbon Fiber Reinforced Plastics」の略で、「炭素繊維強化プラスチック」を意味しますね

        素材の特徴として

        ●軽量(軽い)
        ●高強度(強い)
        ●高剛性(たわみにくい)
        があります。 ラジコンのシャシーにはぴったりの素材ですね 特に軽さが効きます




        シャシーはGRK GLOBALのパーツになります

        ・ロアデッキ

        ・アッパーデッキ

        ・バッテリーホルダー

        の3点です




        新品開封 気持ち良いです まっさらです





        ショートバッテリー仕様にするためにバッテリーホルダーを加工していきます


        まずは穴位置を決めてドリルで穴開けします 下穴は1mmで開ければ大丈夫ですね




        3.5mmで開けます




        この部分があると邪魔なのでカットしていきます 超鋼用のノコで切っていきます




        カット後です ペーパーで鳴らして完了 いい感じですね




        新品シャシーなので若干サイド部分にバリがあります。 これもペーパーで綺麗にならしていきます



        次にギヤBOXを搭載します







        前後とも装着します




        こちらのショックタワーも新品です




        こちらはペーパー処理の必要はなさそうです




        ショックタワーも取付します




        純正パーツを出して搭載していきます



        ▶ギヤBOX周り


        デフはボールデフです 緩すぎず、硬すぎず中間位置くらいの締め込みにしておきます

        路面によりますが、カラコン、Pタイルなどの滑る路面ではスルスルが良く走りますね 逆にアスファルトやカーペットだとあまりスルスルだとデフ自体が滑っちゃうので滑らないギリギリの締め具合にするといいと思います ボールデフの効果はRWDにはかなり美味しいですね




        インプットシャフトとスパーギヤホルダを組みます スパーギヤホルダーは純正オプションのアルミ製ですね

        ノーマルはここが樹脂製になります




        ノーマルの16Tベベルギヤと合わせます(ギヤBOX内で)




        ギヤBOXないのベアリングはこちらの2個ですね 8×12×3.5mmです




        スパーギヤは左下がキット付属78T、中央上がKAWADA製78T、右下が80Tです。

        キット付属のスパーは肉薄なのでゆがみが出やすいので高品質なKAWADA製に交換しておきます

        78Tを使います




        スパーギヤをホルダーに取付します






        ギヤBOX側からベベルギヤを取付します




        その際に、ノーマルなM2.6の皿ビスは+なので非常に舐めやすいので六角のビスに交換します

        長さも同じです




        2.0mmのレンチで回せます 少し飛び出ますがリングギヤに干渉しないので大丈夫ですね




        1510ベアリングとシムを入れて組みます




        バックラッシュを調整しながら程よい遊びがあるようにシムいれます




        ブラックグリスを塗布します






        ギヤBOXを前後とも締めて完了です RWDなのでフロントは何も

        いれてありません。




        モーターマウントを取付します




        スペーサーを入れます




        OKですね




        モーター側プレートも取付します



        ▶スライドラック


        ポストを立てます






        アルミ製スライドラック




        取付位置を下げれる超製プレートを取付します




        10mmの延長カラーとピロビールを取付します






        スライドラック用のローラーを入れます




        スライドラック本体を入れて




        スペーサーアッパーデッキとの間にいれて




        取付完了です




        可動域が広いのでキレ角バッチリでそうですね






        GRKの赤ワッシャーを使って皿ビスで取付します




        ピロボールを交換してさらに延長しておきます



        バッテリーホルダー


        バッテリーホルダ一式取付ます  こちらも新品パーツから




        ショートリポ用です バッテリー位置を左右にずらせますね ビスを緩めて左右に5〜6mm変更できます



        ▶フロント足回り


        ロアアームはWRAP UP製インテリジェンスYアーム(中古)を取り付けます

        バラしてクリーニングします




        組み合わせます (ロッドエンドは後程、アッパーアームと同じヨコモ製で合わせます)




        サスマウントを取付してスペーサーで調整 シムで細かく調整だします




        アッパーアーム側です シャフトをショックタワーにビス止めします




        アッパーアームブレスはGS2用を使います




        アッパーアーム本体もGS2用を使用




        内径4mmのアルミスペーサーを3mm×1 1mm×2 さらに0.1〜0.3mmのスペーサーで調整します

        キャスター角もスペーサーを前後にづらせば変更できます







        これでアッパーアームもカッチリ取付完了です



        ▶リヤ足


        リヤ足も新品Bag-H から使います




        ロアアーム、アウターサスピン、ピン留めビス、リヤアップライト




        サスピンも新品を使います




        サスマウントつけて足を取付します




        ターンバックルも取付します




        リアアクスルとドッグボーン




        キットに入っていたベアリングを入れて




        ここもシムで少しガタを減らしておきます




        付属のスポンジをカットして




        長短




        デフの中に入れます




        これでロアアームは組み込み完了です



        ▶フロントナックル


        ナックルとアクスルはYD-2用を取付します




        ベアリングは新品の1050を使います




        フロントナックルのベアリングは転がりが大切なのでしっかり脱脂します 数回繰り返しておきます

        クリーナーがしっかり濁って油分がでておりますね




        脱脂し終わったベアリングを入れて、ピロボール、ナックルストッパーにビスを付けます




        ロッドエンドはヨコモ製で上下合わせます




        ステアリングリンケージも装着します ナックル側はL字のロッドエンドを付けます

        これで内切れもしっかりでます




        外切れもストッパー当たるまでフルに切れます




        これでフロント足回りも完了です



        ▶ホイールハブ


        フロントは10mmのハブに変更しました L字ロッドエンドだとホイールオフセットが深いのを付けるかホイールハブで外にだすと良いです 装着するホイールのオフセットに合わせてハブは変更してください




        リヤはキット付属のハブです



        ▶ダンパー


        キット付属のダンパーを組んでいきます






        ダンパーステーをショックタワーに取付します




        ダンパーパーツ






        ロッドエンドだけリバウンド量ほしいので長いパーツに交換して組みます




        説明書通りに組みます



        Oリングが硬めのブラックリングなのでこれは別のTOPLINE製かTRF製のXリング、OD製のOリングに交換してあげてください




        ピストンを組みます シム調整無でピストンリングがカッチリしていますね






        エア量の調整ができます






        ダイヤフラムを乗せて、トップキャップをつけてダンパーの完成です オイルは少量、湿らすように入れてあります




        4本組んでダンパー完成です









        シャシーに取付(リヤ側)




        フロント側






        ▶フロントバンパー&リアディフューザー


        フロントバンパーパーツを組みます










        ウレタンバンパーも入れて




        バンパー完成




        リヤディフューザーもキット付属品を付けます






        ▶ステルスマグネットボディ取付


        いつものステルスマグネットマウント(ブラック)を取付していきます










        フロント側




        リヤ側



        ▶サーボホーン


        サーボは縦置きできるようにステーを立てておきます




        付属のサーボセイバー機能付きサーボーンです




        リンケージも用意します






        あとはキット付属のタイヤホイールを組んで作業はすべて完了です




        ▶完成画像


        ▼シャーシ詳細▼
        ・GS2用RWDパーツ
        ・YD-2新型ナックル
        ・ボールデフ
        ・アルミスライドラック
        ・WRAP UPインテリジェンスYアームV3
        ・サーボセイバー機能付きサーボホーン(GRKオプション)
        ・ステルスマグネットボディマウント

        ▼付属品
        ・箱
        ・説明書
        ・サーボホーン
        ・ボディ側マグネット4枚
